Schéma blocs acausal
Définition : Schéma blocs acausal
Le schéma-blocs acausal ne présuppose pas à l'avance des grandeurs d'entrées (causes) et de sorties (effets) à choisir pour un composant.
Remarque :
Le schéma-blocs acausal est très proche de l'architecture du système (cf. chaînes d'énergies et d'informations) et nécessite de savoir traiter un très grand nombre d'équations ; ce type de description est donc récent compte-tenu de l'évolution des ordinateurs.
La difficulté posée par ce genre de schéma-blocs est de comprendre les modèles des constituants (équation "cachée" associée à chaque bloc) de manière à pouvoir saisir les paramètres demandés. Il peut également être complexe de trouver parmi les blocs disponibles dans les librairies des logiciels de simulation ceux qui correspondent au système étudié.

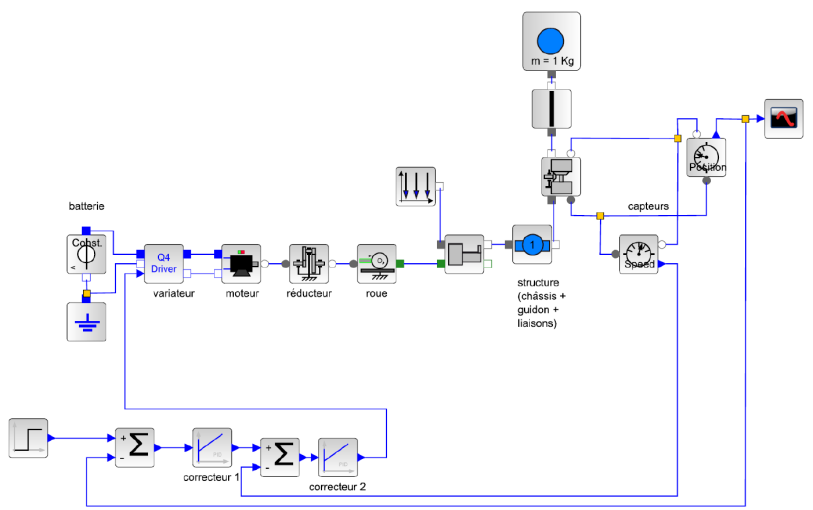

Exemple : Modélisation acausale d'un gyropode "Segway"
