Modélisation du mécanisme
Attention : Hypothèse préliminaire
Pour créer un modèle simple dans le cadre de ce TP, on suppose que le piston 010 et la crosse 012 n'ont pas de mouvement relatif (on ne tient pas compte du dispositif de réglage).
A partir des documents fournis, du mécanisme de transformation de mouvement démonté et si possible du modèle volumique partiel défini sous Solidworks (ouvrir le fichier assemblage assemblage1.sldasm), réaliser un schéma cinématique du mécanisme de transformation de mouvement de la pompe.
Pour cela :
déterminer les sous-ensembles des pièces cinématiquement liées (les classes d'équivalence)
réaliser le graphe de structure en identifiant les différentes liaisons
réaliser un schéma cinématique plan

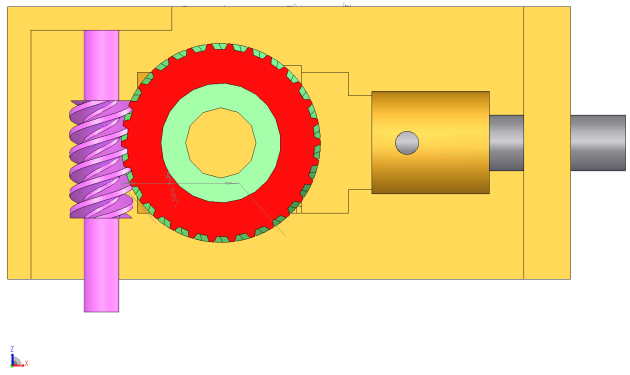

Remarque : Vue "de face"
Positionnez votre schéma cinématique selon la vue proposée ci-dessous.
Rappel :

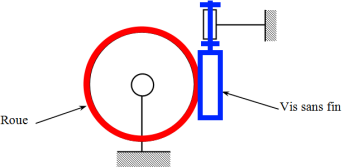

Le mécanisme de transformation de mouvement utilise un engrenage roue et vis sans fin dont la schématisation cinématique plane est la suivante :
