Diagrammes SysML
Diagramme des exigences

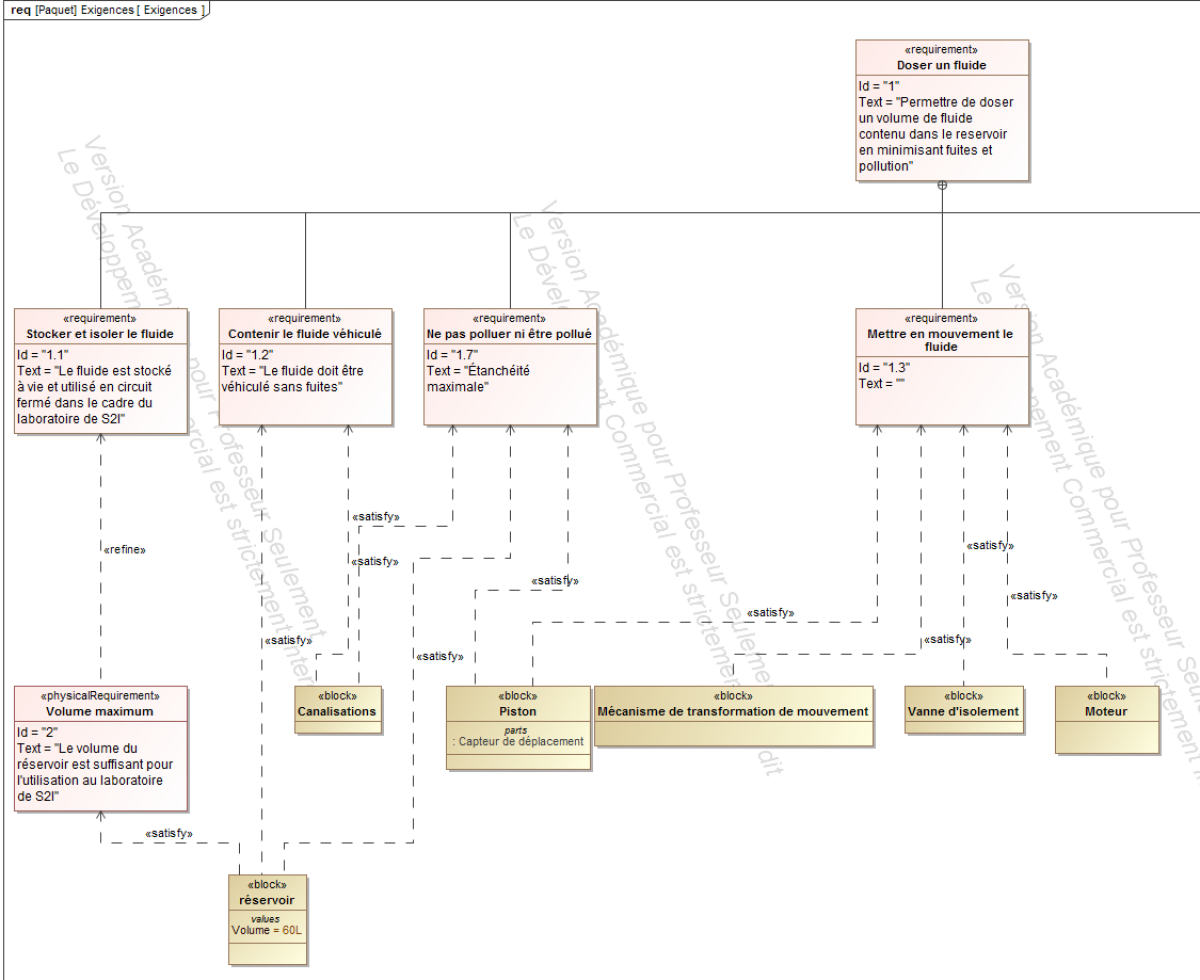

Diagrammes des exigences du système de dosage (1/2)

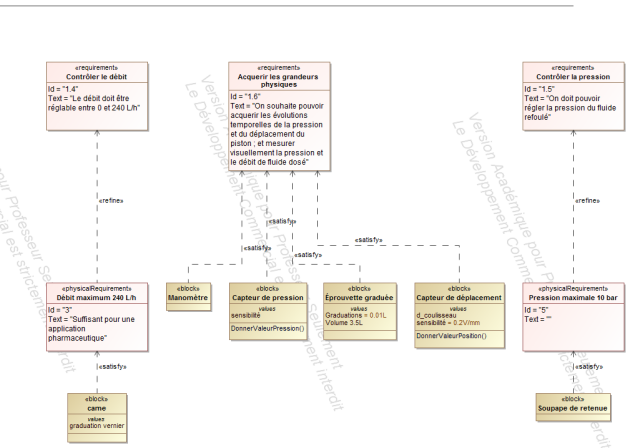

Diagrammes des exigences du système de dosage (2/2)
Diagramme de définition de blocs

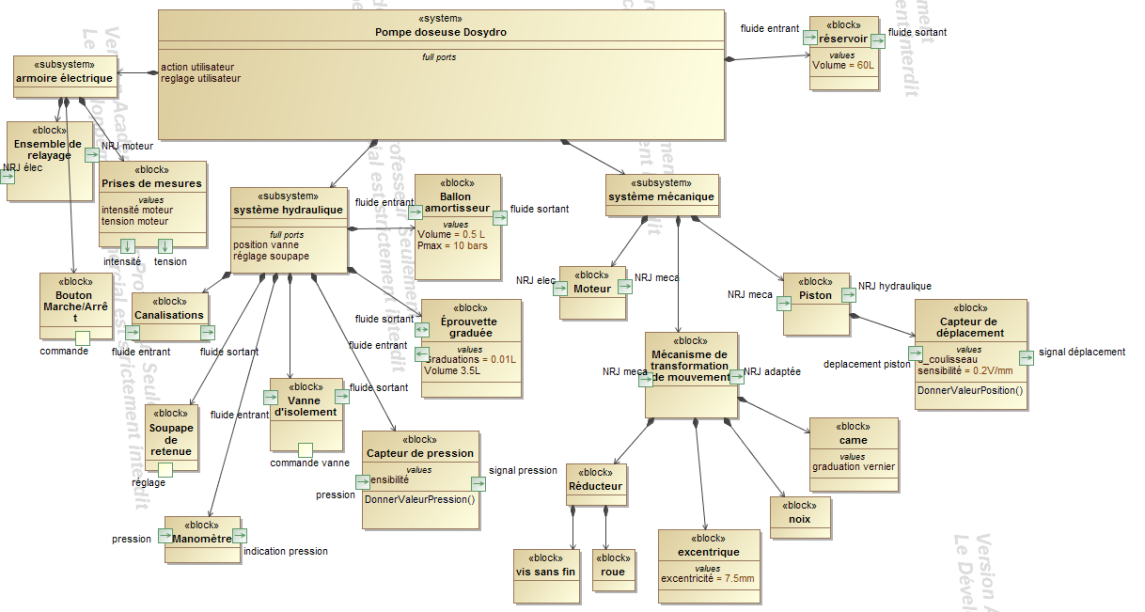

Diagramme de définition de blocs du système de dosage
Diagramme de blocs internes

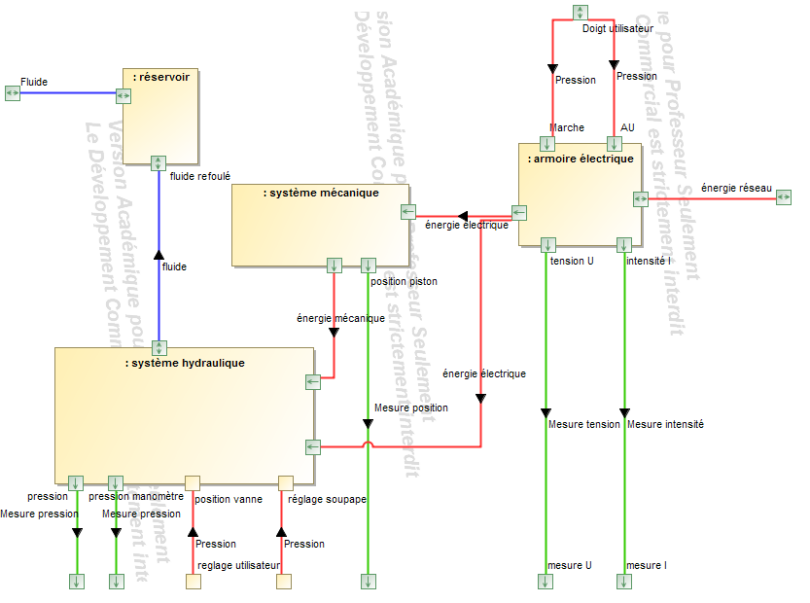

Diagramme de blocs internes

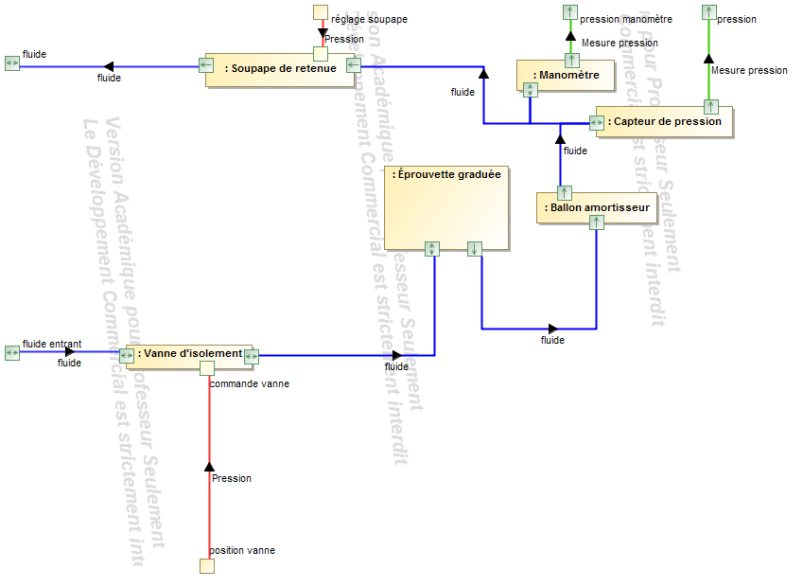

Diagramme de blocs internes (système hydraulique)

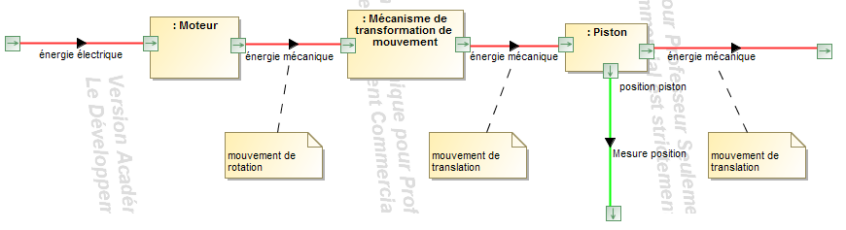

Diagramme de blocs internes (système mécanique)
