Introduction au module Meca3D
Introduction
Meca3D est un module de SolidWorks permettant (entre autres) de faire de la cinématique, c'est-à-dire :
d'observer les trajectoires suivies par des points d'un mécanisme
d'observer les valeurs des vitesses suivies par des points
d'observer les accélérations suivies par des points
Meca3D est actif lorsque dans l'arbre de création, on voit apparaître l'onglet suivant

Attention :
Appeler le professeur si Meca3D ne semble pas activé.
Initialisation
Dans certaines circonstances, Meca3D est capable de recréer un mécanisme à partir des contraintes insérées dans SolidWorks.
Lors de cette construction automatique, l'utilisateur n'est plus maître de la modélisation.
Si une étude a déjà été réalisée auparavant et que l'on ne souhaite pas l'utiliser, il vaut mieux "remettre à zéro" les données en mémoire.
Réaliser un clic droit sur « Mécanisme » puis cliquer sur Initialisation.

Ajout de pièces (si besoin)
En réalisant un clic droit sur pièces dans le menu Méca3d, ajouter les différentes pièces en commençant par l'ensemble bâti.
Terminer l'ajout en cliquant sur annuler.

Ajout des liaisons (si besoin)
En réalisant un clic droit sur liaisons dans le menu Méca3d, ajouter les différentes liaisons. Pour cela :
sélectionner la liaison
sélectionner les deux pièces puis cliquer sur suivant
sélectionner la contrainte (apparition d'un drapeau vert) et cliquer sur terminer.
cliquer sur annuler lorsque toutes les liaisons ont été insérées.
Terminer l'ajout en cliquant sur annuler.
Analyse
Cliquer droit sur Analyse puis clic sur graphe de structure. Vérifier ainsi que le graphe de structure est bien conforme à vos choix de modélisation.

Calcul
C'est à cette étape que l'on impose le ou les mouvement(s) pour analyser le mouvement de toutes les pièces.

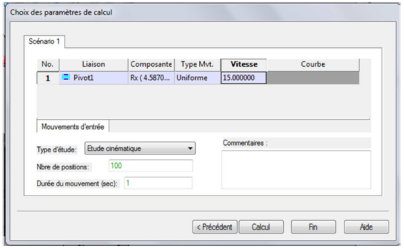

Clic droit sur Analyse
Sélectionner calcul mécanique
Puis sur suivant.
Dans la liste des liaisons, sélectionner la liaison à "motoriser"
Renseigner la vitesse du mouvement imposé
Renseigner le nombre positions voulues
Renseigner la durée du mouvement imposé
Lancer le calcul
Cliquer sur fin.

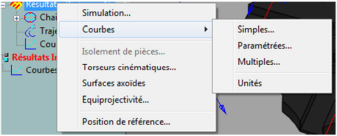

Simulation des mouvements
Visualisation des résultats

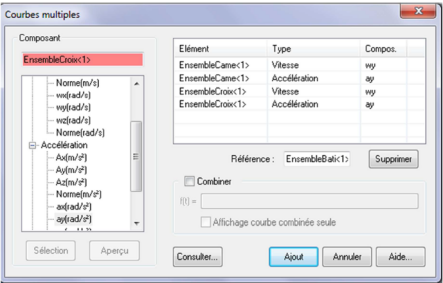

Plusieurs types d'affichages sont possibles. Une possibilité est d'afficher l'évolution d'un paramètre en fonction d'un autre.
Renseigner la référence de l'analyse
Choisir le composant pour la première grandeur physique
Dans le panneau de droite, sélectionner la grandeur physique
Sélectionner le paramètre à afficher
Cliquer sur Sélection
Choisir le composant pour la deuxième grandeur physique
Dans le panneau de droite, sélectionner la grandeur physique
Sélectionner le paramètre à afficher
Cliquer sur Sélection
Cliquer sur Ajout
Une courbe apparaît dans l'arbre de construction.
Cliquer sur afficher.
