Partie Commande
Automate
Toutes les informations, à l'exception de la commande du plateau indexeur, sont de type "tout ou rien".
La commande est réalisée par automate programmable Télémécanique TSX 37-10 (64 entrées sorties). Il est équipé d'une prise permettant de le connecter sur un micro-ordinateur afin de le programmer.

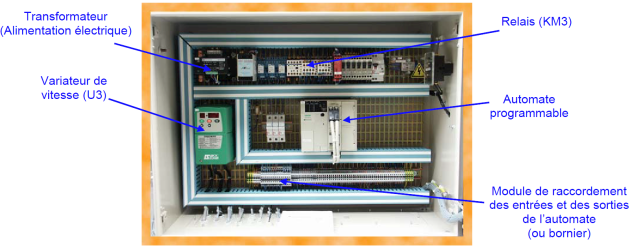

Cet automate est implanté dans une armoire électrique contenant aussi :
le transformateur (alimentation électrique)
les préactionneurs électriques
le module de raccordement des entrées et des sorties de l'automate (ou bornier)
quelques éléments de sécurité
Pupitre
Le pupitre regroupe les interfaces H/M et M/H. Situé sur la porte de l'armoire électrique, il regroupe les commandes et la signalisation.
Énergies sources
L'énergie électrique est délivrée dans la salle par le réseau EDF.
Pour avoir l'énergie souhaitée, la tension est :
abaissée par un transformateur 220V / 24V CC pour alimenter l'automate et le moteur du tapis
augmentée par un transformateur 220V / 380V AC pour alimenter le moteur asynchrone.
L'énergie pneumatique est délivrée dans la salle par un compresseur situé à l'extérieur.
Pour avoir l'énergie souhaitée, l'air comprimé est filtré et réglé à la pression désirée par un manostat.
