Présentation

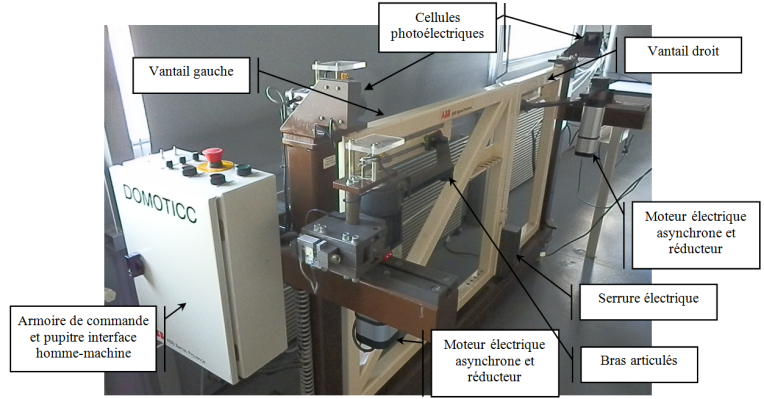

Le système "ouvre portail Domoticc" utilise un kit disponible dans le commerce permettant de réaliser un portail à commande semi-automatique.
Celui-ci comporte la plupart des éléments du kit d'ouverture automatique d'un portail :
Antenne avec câble coaxial
Serrure électrique

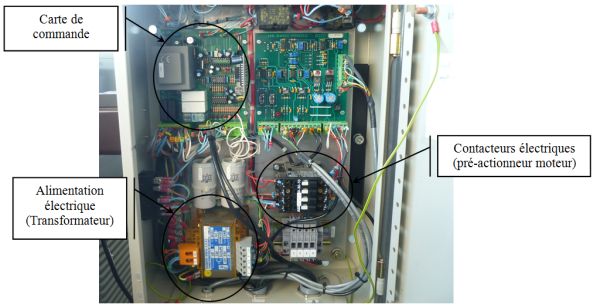

Centrale de commande
Clignotant
Photocellule émettrice
Émetteur radio
Motoréducteur avec friction
Photocellule réceptrice
Bras articulé
Remarque :
La disposition spatiale des éléments a été modifiée pour limiter l'encombrement du système.

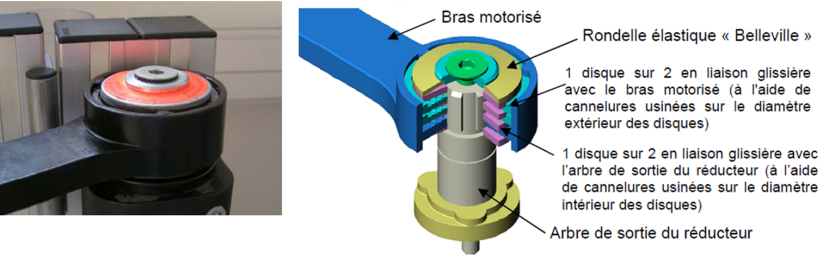

Limiteur de couple
Pour répondre à des normes de sécurité, la transmission de puissance est réalisée à l'aide d'un limiteur de couple.
Il remplit les fonctions suivantes:
protéger le moteur (qui doit pouvoir tourner quelques secondes de plus lorsque les vantaux arrivent en butée de fin de course après la fermeture ou l'ouverture)
protéger les utilisateurs (qui se trouveraient accidentellement bloqués par les vantaux), ou tout autre obstacle.
Un effort presseur est exercé par l'intermédiaire de rondelles élastiques coniques (rondelle "Belleville") entre deux groupes de disques :
l'un est arrêté en rotation par rapport l'arbre de sortie du moto-réducteur
l'autre est arrêté en rotation par rapport au bras motorisé 3.
Dans les deux cas de figure, le vantail est bloqué, le bras motorisé s'arrête, les disques glissent les uns sur les autres, l'arbre de sortie du réducteur poursuit sa rotation, et le moteur continue à tourner.
