Pupitre
Attention : Sécurité
Pour améliorer la sécurité, le fabricant de ce système didactisé a ajouté un bouton d'arrêt d'urgence, ainsi qu'un bouton poussoir "Enclenchement", qui doit être maintenu constamment enfoncé pour permettre l'ouverture ou le fermeture du vantail.
Remarque : Interrupteurs
Pour manipuler les interrupteurs, il faut les tirer vers le haut.

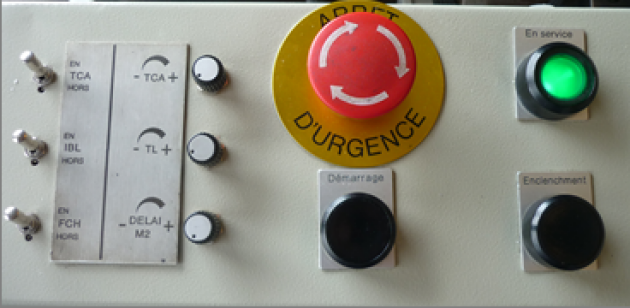

Le portail est commandé à l'aide du pupitre de commande présenté ci-dessous.
L'interrupteur d'alimentation générale du système se trouve sur une face latérale du boîtier de commande.
Les trois interrupteurs situés sur la partie gauche du pupitre permettent de modifier le mode de fonctionnement du portail (ouverture - attente - fermeture ; ouverture seule ; fermeture seule ; prise en compte de la cellule photoélectrique...).
Les trois potentiomètre (TCA), (TL), (Delay), permettent de modifier les temps d'ouverture, d'attente et de fermeture du portail.
Interrupteurs
TCA
EN : Marche automatique
Première impulsion de commande = OUVERTURE.
Le portail reste ouvert pendant un temps de pause réglable de 0 à 120 s que l'on règle avec le potentiomètre TCA.
Puis, le temps de pause écoulé, le portail se referme seul sans autre intervention.
HORS : Marche pas à pas
IBL
EN :
Première impulsion de commande = OUVERTURE.
Deuxième impulsion de commande pendant la phase d'ouverture : n'a pas d'influence jusqu'à l'ouverture complète. Pendant la phase de fermeture, s'arrête et repart en sens inverse.
HORS :
S'arrête à chaque impulsion et repart en sens inverse à chaque nouvelle impulsion.
FCH
EN :
La photo cellule n'est prise en compte que dans la phase de fermeture. Le portail repart en ouverture à chaque passage ou obstacle détecté.
HORS :
Le portail s'arrête à chaque passage ou obstacle se présentant devant la cellule, puis continue sa course dès la disparition de l'obstacle en ouverture, mais s'inversera en fermeture.
Potentiomètres
TCA
Règle le temps de pause (0 à 120 secondes) quand le portail fonctionne en automatique (cf. interrupteur TCA). Après l'ouverture, le portail part en fermeture automatiquement sans nouvelle impulsion
TL
Règle le temps de travail du motoréducteur. On règle ce potentiomètre de façon à ce que les moteurs s'arrêtent 3 à 4 secondes après que le portail ait conclu sa course d'ouverture et de fermeture contre les butées.
DELAI M2
Règle le retard de décalage à la fermeture du petit battant équipé de la serrure électrique sur le grand battant.
