Diagrammes SysML
Diagramme des exigences

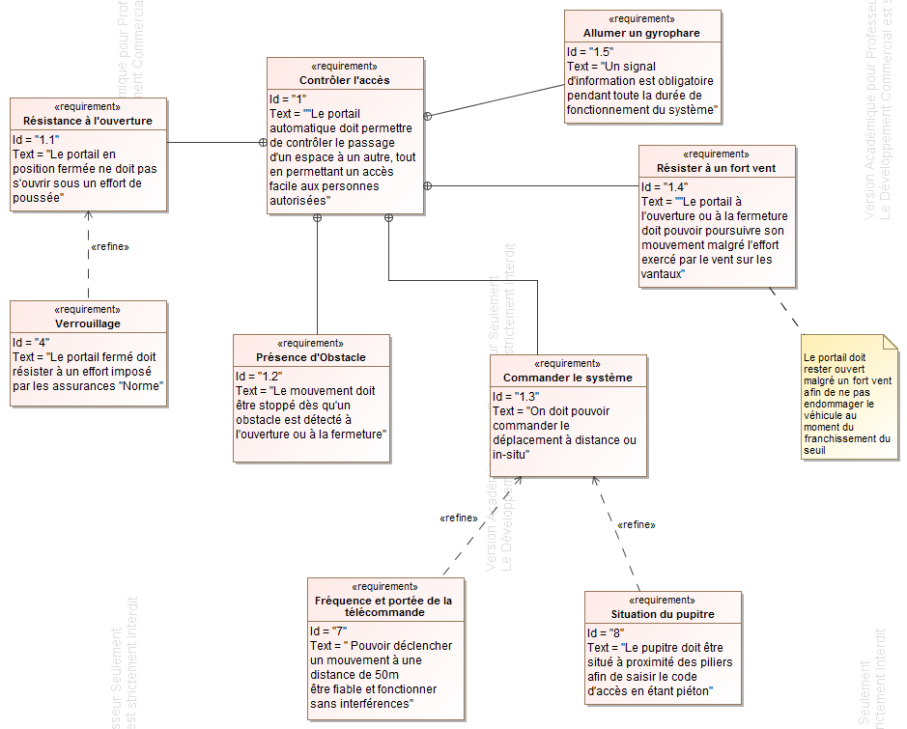

Diagramme des exigences du portail
Diagramme d'activités

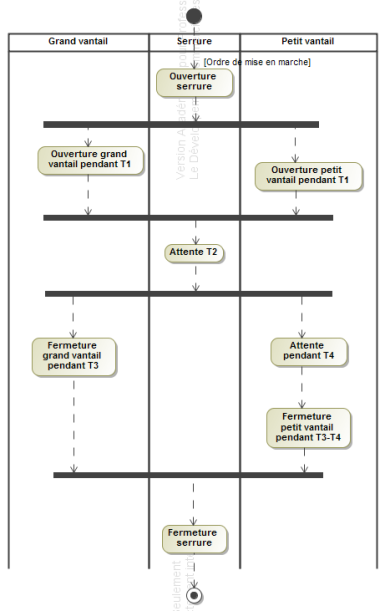

Diagramme d'activités du fonctionnement normal du portail
Diagrammes de définition de blocs

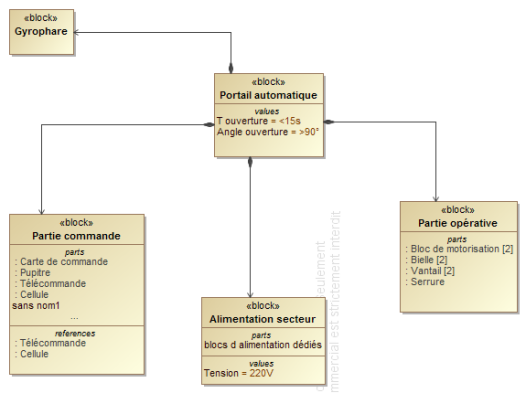

Diagramme de définition des blocs (principal)

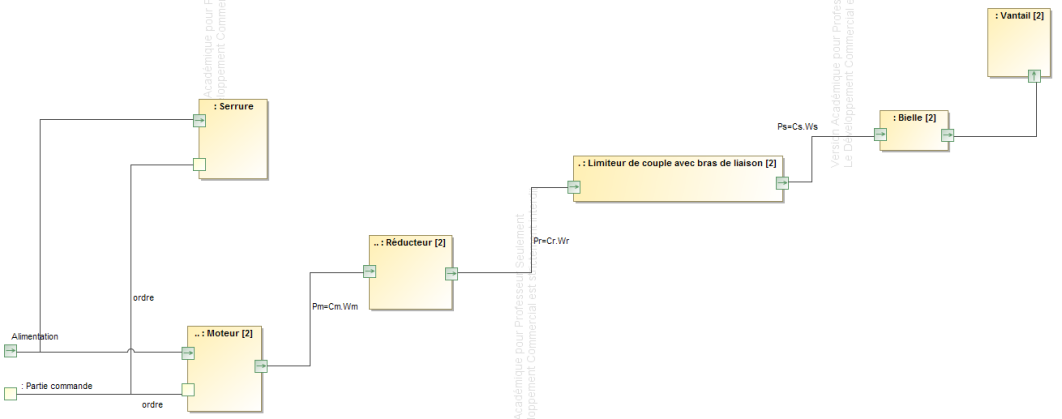

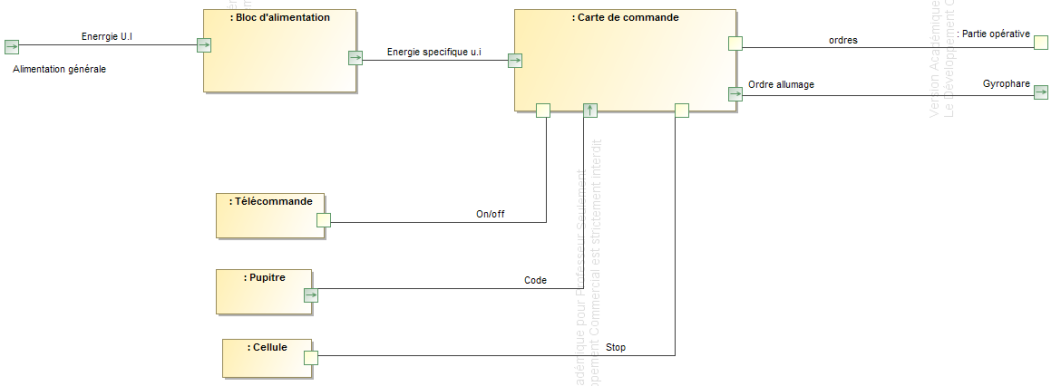

Diagrammes de blocs internes
Diagramme de séquence

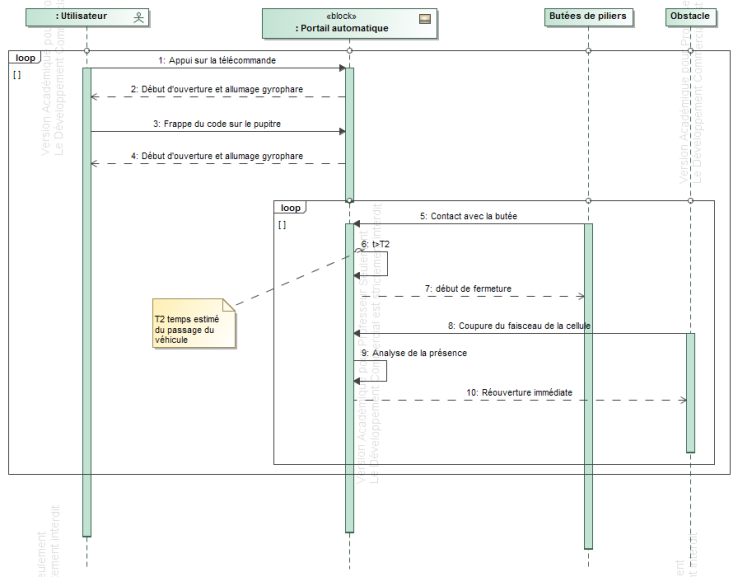

Diagramme de séquence d'un cycle d'ouverture normale
