Exercice

Soit le schéma blocs suivant :

Question

Réduire le schéma blocs sous la forme suivante :

Donner les expressions de \(F(p)\) et \(G(p)\).

Solution

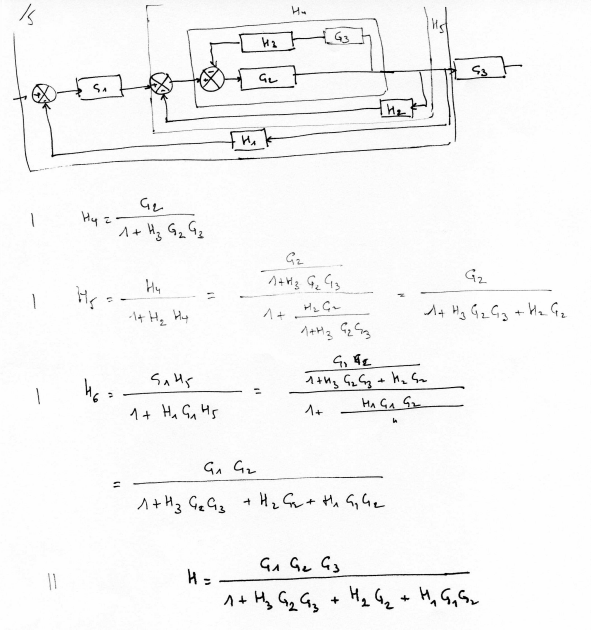

Soit le schéma blocs suivant :

Question

Déterminer la fonction de transfert \(\frac{S(p)}{E(p)}\).
