Transformation et réduction des schémas-blocs
Combinaison de fonctions de transfert
Fondamental : Fonctions de transfert en série
La sortie d'un bloc est l'entrée du bloc suivant.
On a alors \(H(p)\), fonction de transfert globale : \(H(p)=H_1(p) \cdot H_2(p) \cdot H_3(p)\).
Fondamental : Fonctions de transfert en parallèle
\(S(p) = S_1(p)+S_2(p)+S_3(p)\) et \(S_i(p) = H_i(p) \cdot E(p)\)
\(H(p) = H_1(p) + H_2(p) + H_3(p)\).
Déplacements
Déplacement d'un bloc de part et d'autre d'une jonction

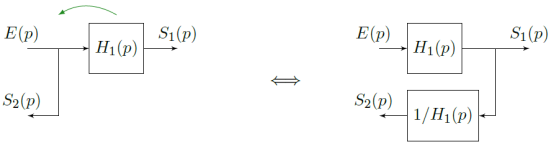

Déplacement d'un bloc vers l'amont d'une jonction
Déplacement d'un bloc vers l'aval d'une jonction
Complément : Déplacement d'un bloc de part et d'autre d'un sommateur

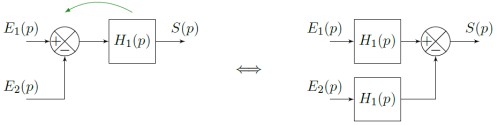

Déplacement d'un bloc vers l'amont d'un sommateur

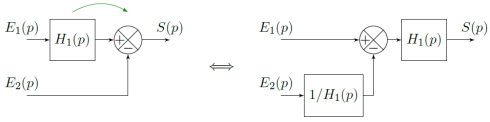

Déplacement d'un bloc vers l'aval d'un sommateur
